2BEC系列水環式真空泵
一、產品概述
2BEC型水環式真空泵是用來抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體，以使被抽密閉容器形成一定的真空。吸入的氣體中允許混有微量的液體。主要用化工、石化、輕工、制藥、造紙、冶金、建材、電器、食品、洗煤、選礦、化肥等行業。當配防爆電機時，可抽吸易燃、易爆的氣味。

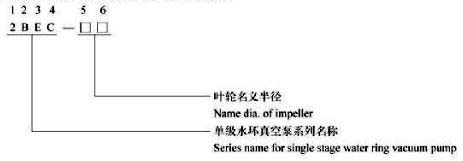

二、型號意義
三、結構圖
四、技術特性
五、結構特點
機械密封的種類結構繁多，可歸納為以下四個部分組成：
1、有動環和靜環組成的密封端面，有時也稱為摩擦副。
2、以彈性元件為核心零件組成的緩沖補償機構，其作用是使 密封端面緊密貼合。如彈簧、波紋管等。
3、輔助密封圈，其中主要是動環和靜環的密封圈，屬于沒有相對運動的靜密封。
4、是動環動環隨軸旋轉的傳動機構。如 緊定螺釘。
六、安裝拆卸
七、性能參數
泵型號 | ***低吸入絕壓 | 抽氣速率m3/min | ***大軸功率 KW | 電機功率 KW | 轉速 r/min | 重量 kg | 外形尺寸長×寬×高 mm | |||||||
吸入絕壓 60hpa | 吸入絕壓 100hpa | 吸入絕壓 200hpa | 吸入絕壓 400hpa | |||||||||||
干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | |||||||
2BEC-103-0 | 33 | 2.80 3.18 3.87 4.32 | 3.95 4.52 5.47 6.10 | 3.77 4.22 4.90 5.33 | 4.58 5.13 5.97 6.50 | 4.47 5.10 5.83 6.28 | 4.87 5.53 6.33 6.83 | 4.83 5.38 6.10 6.57 | 4.93 5.50 6.23 6.70 | 7.0 8.2 9.9 11.1 | 11 11 15 15 | 1300 1450 1625 1750 | 125 | 795×375×355 |
2BEC-153-0 | 33 | 4.15 5.37 6.33 7.22 7.67 | 5.67 7.58 8.95 10.2 10.8 | 5.60 6.87 7.83 8.72 9.22 | 6.77 8.35 9.52 10.6 11.2 | 6.70 8.22 9.22 10.1 10.7 | 7.33 8.93 10.0 11.0 11.6 | 7.20 8.60 9.62 10.6 11.1 | 7.33 8.80 9.82 10.8 11.4 | 10.6 13.7 16.3 19.6 22.3 | 15 18.5 18.5 22 30 | 1100 1300 1450 1620 1750 | 190 | 885×435×425 |
2BEC-203-0 | 33 | 8.25 9.70 11.6 13.5 14.4 | 11.6 13.7 16.4 19.0 20.3 | 11.1 12.7 14.5 16.4 17.4 | 13.5 15.4 17.7 19.9 21.1 | 13.4 15.3 17.3 19.2 20.1 | 14.5 16.6 18.7 20.9 21.8 | 14.3 16.1 18.0 20.0 21.0 | 14.6 16.4 18.4 20.4 21.4 | 21.2 24.9 29.6 35.6 39.4 | 30 30 37 45 45 | 790 880 980 1100 1170 | 410 | 1095×530×590 |
2BEC-253-0 | 33 | 14.1 15.1 20.1 24.3 27.9 30.2 | 20.0 21.8 28.4 34.3 39.3 42.6 | 19.5 20.4 25.8 30.3 34.2 36.7 | 23.8 24.8 31.3 36.8 41.5 44.7 | 25.6 26.7 31.9 36.5 40.6 43.5 | 28.1 29.0 34.6 39.6 44.1 47.2 | 28.3 29.5 34.3 38.3 42.9 45.8 | 28.8 30.1 35.1 39.6 43.7 46.7 | 37.2 39.8 44.5 53.8 65.2 75.1 | 45 45 55 75 75 90 | 565 590 660 740 820 880 | 890 | 1395×680×755 |
2BEC-303-0 | 33 | 24.3 27.6 30.8 35.8 40.5 42.5 | 34.0 38.5 42.8 49.9 57.5 60.0 | 31.3 34.2 37.1 42.6 48.7 51.8 | 38.5 41.5 45.0 51.6 59.0 62.7 | 38.9 40.3 43.3 48.8 55.0 58.3 | 42.5 44.3 47.3 53.3 60.0 63.5 | 41.0 42.5 45.7 50.3 57.0 61.6 | 41.8 43.5 46.6 51.3 58.0 62.8 | 52.0 55.0 58.0 65.0 80.0 91.0 | 75 75 75 75 110 110 | 472 500 530 590 660 710 | 1400 | 1580×1010×910 |
2BEC-353-0 | 33 | 26.5 35.8 43.6 46.5 46.6 49.5 56.7 | 37.4 50.6 61.5 65.6 65.8 69.9 80.0 | 38.3 45.3 52.8 55.7 56.3 60.1 68.4 | 46.4 54.9 63.9 67.6 68.2 72.8 82.8 | 49.0 53.8 61.0 63.0 65.0 68.5 77.0 | 53.5 58.6 66.5 68.7 70.9 74.7 84.0 | 53.8 57.2 63.7 66.4 67.6 71.5 80.2 | 54.9 58.4 65.0 67.7 69.0 73.0 81.8 | 64.5 77.0 86.0 92.5 94.5 105 126 | 90 110 110 110 132 132 160 | 372 420 472 490 500 530 590 | 2000 | 1745×1160×1050 |
2BEC-403-0 | 33 | 44.8 57.4 67.3 78.7 85.1 | 63.3 81.0 95.0 111 120 | 60.0 70.6 81.4 95.0 103 | 72.5 85.5 98.5 115 125 | 73.7 82.1 93.5 107.2 117.1 | 80.4 89.6 102 116.8 127.6 | 78.5 85.5 97.0 110 123.5 | 80.0 87.6 99.0 112.3 126 | 102 116 136.5 168 212 | 132 160 185 200 250 | 330 372 420 472 530 | 3300 | 2170×1370×1265 |
2BEC-355-1 | 160 | 52.2 63.8 70.3 73.4 76.3 81.3 | 57.0 69.6 76.7 80.0 83.2 88.6 | 56.0 66.3 73.6 77.3 80.6 86.6 | 59.2 70.3 78.3 82.0 85.5 91.8 | 59.6 69.1 76.7 80.6 85.4 92.2 | 61.4 71.2 79.1 83.1 88.0 95.0 | 60.2 70.1 78.2 82.5 86.6 94.1 | 62.1 71.5 79.8 84.2 88.3 96.0 | 71.5 80.8 94.5 105 113 136 | 90 110 110 132 132 160 | 372 420 472 500 530 590 | 2200 | 1885×1160×1050 |
泵型號 | ***低吸入絕壓 | 抽氣速率m3/min | ***大軸功率 KW | 電機功率 KW | 轉速 r/min | 重量 kg | 外形尺寸長×寬×高 mm | |||||||
吸入絕壓 60hpa | 吸入絕壓 100hpa | 吸入絕壓 200hpa | 吸入絕壓 400hpa | |||||||||||
干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | 干空氣 | 飽和空氣 | |||||||
2BEC-405-1 | 160 | 81.2 94.5 104.5 111.7 120.2 | 88.6 103.0 114.0 121.8 131.1 | 85.7 98.5 109.5 118.7 127.3 | 91.0 104.5 116.3 125.8 135.0 | 90.6 103.4 115.2 126.2 136.8 | 93.4 106.5 118.7 130.0 141.0 | 92.3 104.7 116.3 128.2 141.0 | 94.2 106.8 118.7 130.8 143.7 | 105 124 147 178 218 | 132 160 185 220 280 | 330 372 420 472 530 | 3400 | 2020×1370×1265 |
2BEC-505-1 | 160 | 104.5 123.4 136.5 148.6 159.7 | 114.0 134.5 148.8 162.0 174.1 | 110.0 129.2 142.6 156.0 169.5 | 116.4 137.0 151.2 165.5 179.7 | 117.1 135.2 149.0 164.4 180.5 | 120.7 139.3 153.5 169.4 186.0 | 120.0 136.4 151.0 167.0 184.7 | 122.5 139.1 154.0 170.3 188.3 | 136 157 183 215 266 | 160 185 220 250 315 | 266 298 330 372 420 | 5100 | 2435×1550×1475 |
2BEC-605-1 | 160 | 146 158 166 183 188 201 207 | 158 172 180 200 203 219 224 | 153 166 173 192 196 210 216 | 162 176 184 203 207 223 229 | 163 176 183 200 205 221 228 | 168 181 188 206 210 228 234 | 164 177 185 202 207 224 232 | 167 181 189 206 210 229 236 | 176 196 210 231 245 275 296 | 220 220 250 280 280 315 355 | 220 236 246 266 276 298 312 | 7900 | 2730×1800×1770 |
2BEC-705-1 | 160 | 230 255 283 300 310 | 250 276 307 325 336 | 240 265 293 313 323 | 256 280 310 332 342 | 251 278 309 332 342 | 259 286 318 342 352 | 255 282 312 337 347 | 259 287 318 343 353 | 285 322 378 425 453 | 355 400 450 500 560 | 197 220 246 266 276 | 11500 | 3185×2110×2045 |
2BEC型水環式真空泵性能參數表 水環真空泵運行時所需工作液流量(m3/h)表(工作液溫度15℃)
型 號 | 工作液流量(在轉速和吸入壓力) | 轉速 | 允許轉速 | ||||||||||||||||
33 | 100 | 160 200 800 | 200 | 300 | 400 | 500 | 600 | 70000 | 800 | r/min | r/min | r/min | |||||||
2BEC103-0 | 1.4 | 1450 | 1300-2190 | ||||||||||||||||
2BEC153-0 | 1.9 1. | 1450 | 1100-1810 | ||||||||||||||||
2BEC203-0 | 2.6 | 980 | 740-1300 | ||||||||||||||||
2BEC253-0 | 5.2 | 740 | 565-920 | ||||||||||||||||
2BEC303-0 | 8.5 | 660 | 446 | 790 | |||||||||||||||
2BEC353-0 | 11.2 | 530 | 372 | 660 | |||||||||||||||
2BEC355-1 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 4.3 | 4.3 | |||||||||||
2BEC356-1 | 10.9 | 10.9 | 10.4 | 9.3 | 8.0 | 6.7 | 5.5 4.3 | 4.3 | |||||||||||
2BEC403-0 | 16.0 | 420 | 318 | 565 | |||||||||||||||
2BEC405-1 | 14.7 | 14.7 | 14.2 | 12.6 | 10.9 | 9.2 | 7.5 | 5.9 | 420 | 318 | 565 | ||||||||
2BEC406-1 | |||||||||||||||||||
2BEC505-1 | 21.3 | 21.3 | 20.5 | 18.2 | 15.7 | 13.3 | 10.8 | 8.5 | 372 | 266 | 472 | ||||||||
2BEC506-1 | |||||||||||||||||||
2BEC605-1 | 31.0 | 31.0 | 29.9 | 26.4 | 22.9 | 19.3 | 15.8 | 12.4 | 330 330 | 236 236 | 398 398 | ||||||||
2BEC705-1 | 41.8 | 41.8 | 40.3 | 35.6 | 30.8 | 26.1 | 21.2 | 16.7 | 266 | 198 | 330 | ||||||||
